Con mecanismos

Protector sobretension Tipo II P3

Portafusibles DC 2P 1000V 16A

Protección contra sobretensiones AC+DC plug and play para sistemas fotovoltaicos de 2 cadenas y máx. 1000 V CC / 385 V CA.

La protección contra sobretensiones CA/CC detecta una sobretensión en el polo positivo o negativo y, por lo tanto, protege su inversor de defectos eléctricos en caso de rayo, EMI, efectos de conmutación del sistema o del entorno interno (encendido y apagado, arranque o desconexión de cargas inductivas y capacitivas).

Configuración:

1 x Carcasa de superficie IP65 12 módulos

2 x Protector contra sobretensiones de CC Solar 1000V T2 3P

2 x Portafusibles solar de CC 2P 1000V 16A

1 x Protector contra sobretensiones de CA Solar 385V T2 4P

1 x Interruptor LS 3P B16A

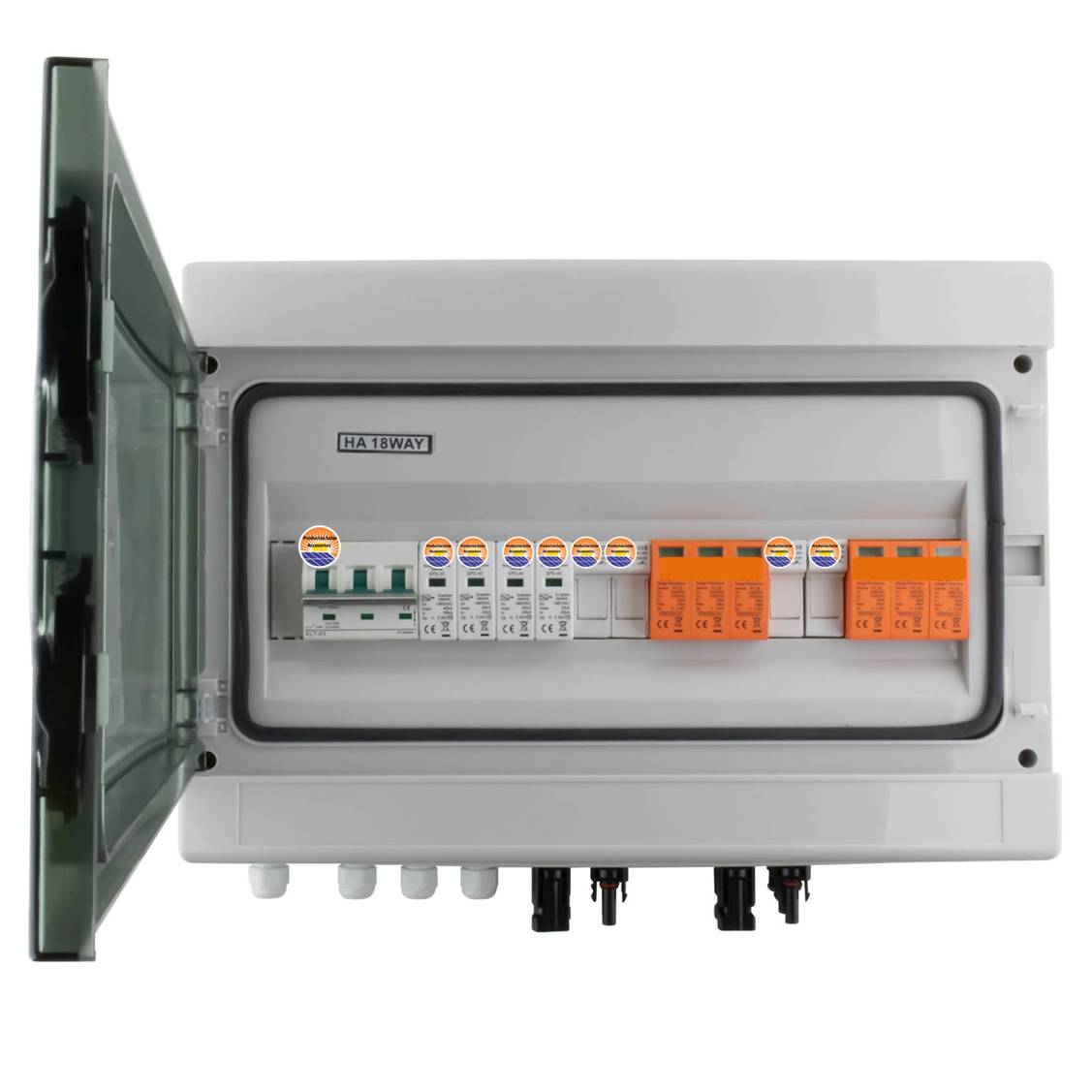

La caja combinadora solar viene completamente ensamblada y cableada (incl. prensaestopas, fusibles solares de 16A 10x38mm, Conectores compatibles con MC4, tapones de goma y un kit de montaje).

CC:

Un: 1000 VDC

Uc: 1060Vdc

Entrada: 20kA

Imax: 40kA

Vp: ≤3.8KV

AC:

Un: 1000 VDC

Uc: 1060Vdc

In: 20kA

Imax: 40kA

Vp: ≤2.0KV
